Anwendung

Elektrische Geräte in Gemeinschaftswaschküchen, Duschräumen und ähnlichen Anlagen soll der Benutzer selbständig und unabhängig von einer Aufsicht in Betrieb nehmen können. Gleichzeitig sollen aber die Benutzungsgebühren zuverlässig eingezogen werden, die sich einmal aus dem Preis für den Stromverbrauch und zum anderen häufig aus bestimmten Kostenanteilen für Amortisation und Instandhaltung der Einrichtungen zusammensetzen.
Beide Aufgaben erfüllen Münzzähler und Münzzeitzähler von AEG, die zur Verwendung aller üblichen Geldstücke oder Wertmarken eingerichtet werden können.

Aufbau und Funktion

Münzzähler und Münzzeitzähler von AEG sind in ein Isolierstoffgehäuse eingebaut, das vollen Berührungsschutz bietet.
Münzzähler enthalten in einem Gehäuse einen Wechselstromzähler und ein Kassierwerk. Sie geben durch den Einwurf einer Münze den Bezug einer bestimmten Menge elektrischer Arbeit (Kilowattstunden) frei, arbeiten also verbrauchsabhängig (sieheSchaltplan 1 ).

Münzzeitzähler enthalten statt des Kilowattstundenzählers einen kleinen Elektromotor als Zeitmesser (ähnlich wie bei Synchron-Zeituhren) und ein Kassierwerk. Sie geben durch den Einwurf einer Münze die Benutzung eines Verbrauchsgerätes für eine bestimmte Zeit (Minuten, Stunden) frei, arbeiten also zeitabhängig. Nach Einwerfen einer Münze oder Wertmarke und Drehen des Schaltknopfes nach rechts (im Uhrzeigersinn) schließt sich mechanisch der Schalter des Kassierwerks.

Beim Münzzähler beginnt der eingebaute Wechselstromzähler jedoch erst zu laufen, sobald das angeschlossene Verbrauchsgerät eingeschaltet wird. Der Schalter öffnet wieder, wenn die voraus-bezahlten Kilowattstunden verbraucht sind. Beim Münzzeitzähler beginnt der ein-gebaute Synchronmotor (Zeitmesser) zu laufen, sobald er Spannung bekommt; dies kann je nach der angewandten Schaltung sofort sein (siehe Schaltplan 2) oder
erst nach dem Einschalten des Verbrauchsgerätes (siehe Schaltplan 3). Nach dem Ablauf der gesamten durch Münzeinwurf bezahlten Zeit, die sich aus der Ablaufzeit je Münze und der Anzahl der eingeworfenen Münzen ergibt, öffnet sich der Schalter des Kassierwerks und der Synchronmotor bleibt stehen.

Montage

Wichtig:
Achten Sie bitte beim Transport darauf, daß Münzzähler und Münzzeitzähler Meßgeräte sind, die vorsichtig behandelt werden müssen.

Als Anbringungsort für Münzzähler und Münzzeitzähler sind jederzeit zugängliche, erschütterungsfreie, möglichst staubfreie und trockene Räume zu wählen, die keinen großen Temperaturschwankungen ausgesetzt sind. Es wird empfohlen, das Gerät außerhalb, z.B. in einem Vorraum zu montieren, damit der Zählwerkstand bequem und fehlerfrei abgelesen werden kann, sind die Zähler in Augenhöhe aufzuhängen. Nicht an Stellen, wo sie durch Schlag oder Stoß beschädigt werden können, auch nicht im Freien, in Durchgängen oder in viel benutzten Kellergängen. Andernfalls sind besondere Maßnahmen zum Schutz der Zähler zu treffen, z. B. Anbringung in Nieschen oder Schutzschränken.

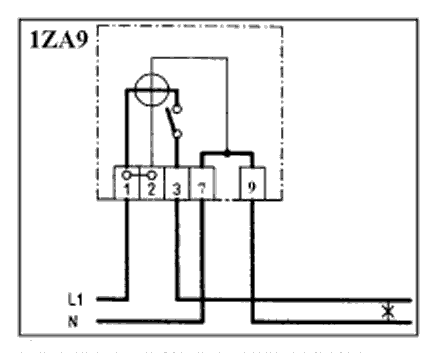

Schaltplan1, für Wechselstrom-Münzzähler
(Form S2S1X4G)

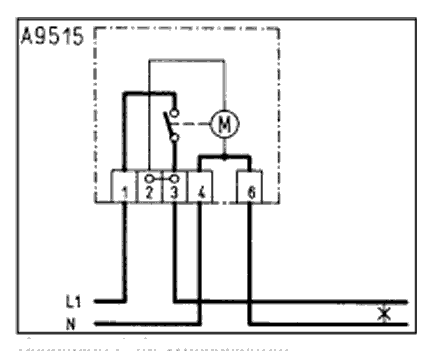

Schaltplan 2, für Wechselstrom-Münzzeitzähler
(Form S2Z21)
mit festem Spannungsanschluß des Synchronmotors M am Klemmenblock des Zählers; Beachten Sie bitte: Anschlüsse 1 und 3 nicht vertauschen!

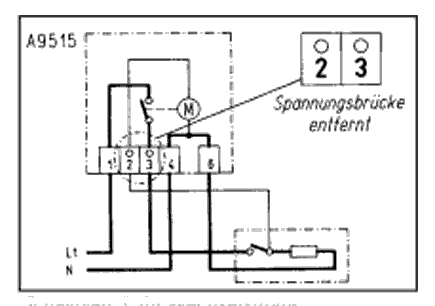

Schaltplan 3, für Wechselstrom-Münzzeitzähler
(Form S2Z21)
mit seperaten Anschluß des Synchronmotors M hinter dem (automatischen) Schalter des Verbrauchsgerätes, - • - • -Verbrauchergerät
